Comment tester la terre avec un multimètre ou un testeur de prise ?

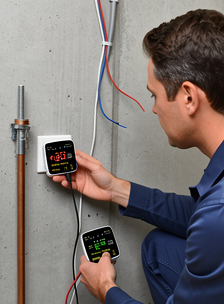

Assurer une bonne mise à la terre est essentiel pour la sécurité des personnes et le bon fonctionnement des appareils électriques. Ce guide pratique vous montre différentes méthodes pour tester la terre, que ce soit avec un multimètre ou un testeur spécialisé, tout en respectant les normes en vigueur. Vous découvrirez comment mesurer la résistance de terre (en ohms), interpréter les résultats et les solutions pour maintenir une installation électrique optimale.

Comment vérifier la mise à la terre d'une prise électrique ?

Un contrôle régulier des prises de terre est indispensable pour une installation électrique sûre. Le testeur mural Idrogen détecte instantanément les problèmes de câblage grâce à ses trois LED qui affichent des combinaisons claires. Testez facilement vos prises en quelques secondes avec notre modèle certifié NF, idéal pour protéger vos appareils sensibles comme les osmoseurs ou générateurs d'eau hydrogénée.

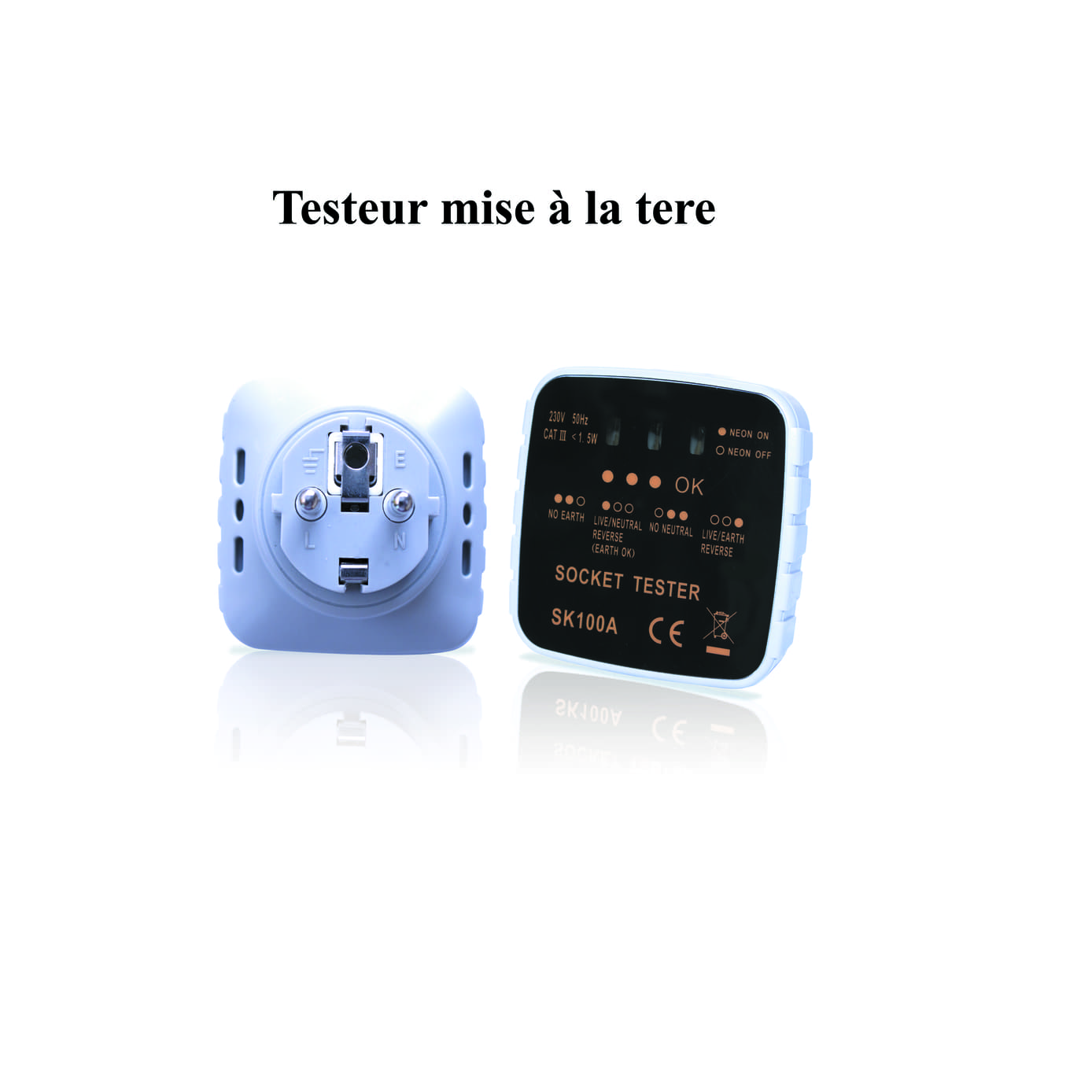

Utilisation du testeur de prise murale certifié NF C 15-100

Il suffit de brancher le testeur Idrogen dans une prise 2P+T et de vérifier que la LED d'alimentation s'allume. Les codes couleur vous indiquent immédiatement si votre prise de terre est conforme ou nécessite l'intervention d'un électricien.

1. Branchement simple : insérez l'appareil en respectant bien les bornes phase, neutre et terre.
2. Vérification préalable : la LED d'alimentation doit être allumée pour valider le test.
3. Lecture intuitive : trois voyants allumés = installation correcte de la mise à la terre.
4. Suivi efficace : notez la date, l'emplacement et le résultat pour un bon entretien.

Avec ses dimensions compactes (60 × 60 mm), le testeur Idrogen est parfait pour les espaces réduits. Contrairement aux appareils professionnels qui affichent des valeurs précises en ohms, il donne une réponse claire : conforme ou non conforme, idéal pour les habitations.

Interprétation des codes LED et actions correctives immédiates

Chaque LED correspond à la phase, au neutre et à la terre. Si les trois s'allument : tout est bon. Si seulement la phase et le neutre : pas de terre - coupez le courant et appelez un électricien pour vérifier le câblage.

Certaines combinaisons indiquent des problèmes spécifiques (inversion phase/neutre par exemple). Dans ce cas, débranchez vos appareils et faites contrôler l'installation avant toute réutilisation.

Méthodes alternatives pour tester un piquet de terre rapidement

Le testeur de continuité (ou "bâton de terre") émet un son lorsque la résistance mesurée est inférieure à 5 ohms. Cette méthode de mesure permet de tester la terre sans couper le courant, pratique pour vérifier plusieurs prises rapidement.

L'earth loop tester utilise trois lampes pour montrer les connexions entre phase, neutre et terre. Bien que moins précis qu'un multimètre, il permet de visualiser facilement un défaut de piquet de terre.

Pour les installations sensibles, combinez le testeur Idrogen avec un multimètre pour obtenir la valeur exacte de la résistance de terre. Cette méthode complète assure une meilleure protection contre les courants de fuite et préserve vos équipements.

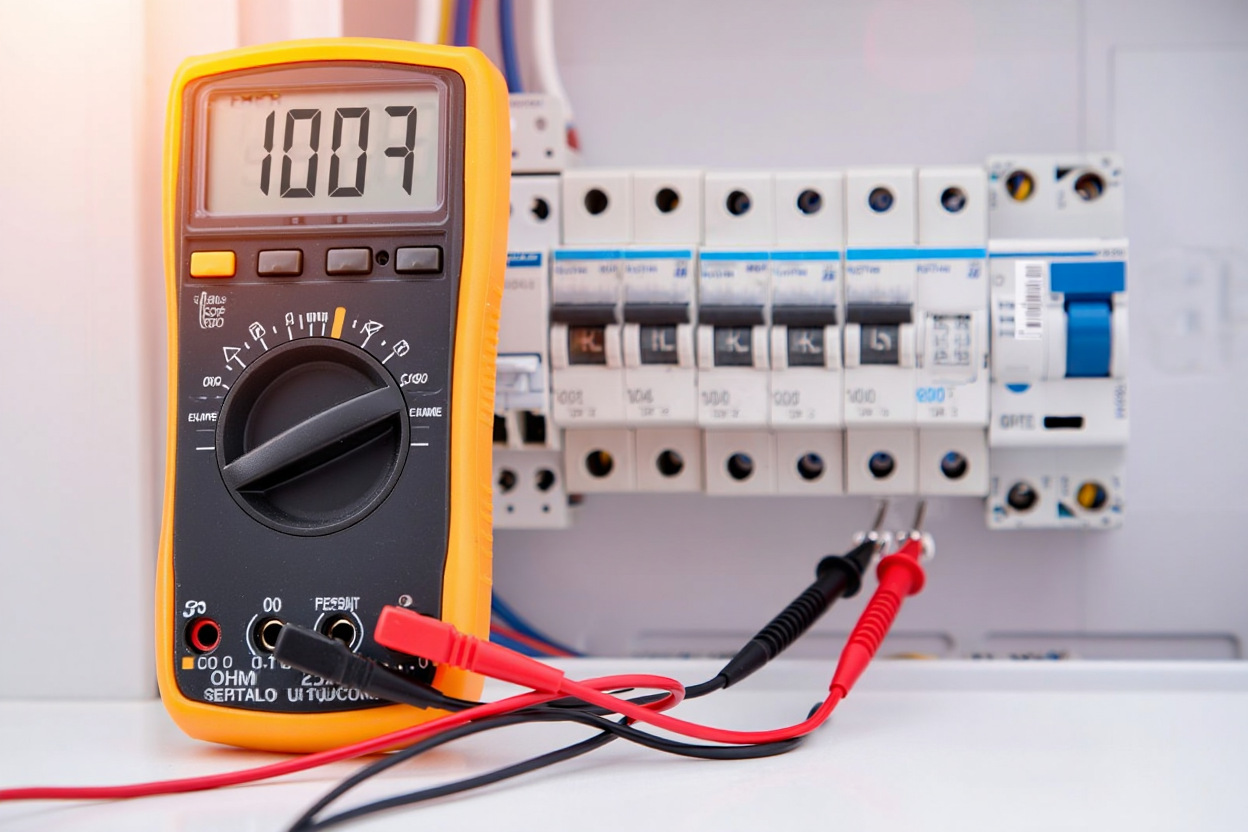

Mesurer la résistance de terre avec un multimètre

Le multimètre reste l'outil indispensable pour vérifier la qualité de votre prise de terre. Plus précis qu'un simple testeur binaire, il vous donne une valeur exacte en ohms, ce qui permet de repérer les moindres défauts de mise à la terre. Avant d'installer un osmoseur domestique, vérifiez toujours votre terre avec un multimètre pour une sécurité optimale.

Procédure de mesure au multimètre en mode ohmmètre

Pour commencer, coupez le courant au tableau électrique pour isoler le circuit. Réglez ensuite votre multimètre sur la fonction ohmmètre (mode Ω). Placez la sonde rouge sur la broche de terre de la prise et la noire sur la phase ou le neutre. Cette méthode permet de mesurer la résistance entre les fils actifs et le conducteur de terre sans interférence.

1. Sécurité avant tout : Coupez toujours l'alimentation avant de mesurer la résistance de terre
2. Réglage du multimètre : Choisissez la plage inférieure à 100 ohms pour des mesures précises
3. Position des sondes : Placez la sonde noire sur le fil de terre, la rouge sur un piquet de terre planté profondément (1,5 à 2 m)
4. Analyse des résultats : Comparez vos mesures aux normes en vigueur pour valider votre mise à la terre

Attention : le multimètre ne mesure pas directement la résistance du piquet dans le sol, mais la résistance entre le fil de terre et un conducteur actif. Pour des résultats fiables, maintenez toujours le circuit hors tension, surtout avant d'installer des équipements sensibles.

Interprétation des valeurs et détection des défauts de terre

Une valeur inférieure à 1 ohm entre terre et neutre assure une protection optimale. Si votre mesure dépasse 5 ohms, c'est le signe d'un problème : vérifiez bien toutes les connexions du fil de terre et serrez chaque borne.

Entre 1 et 5 ohms, votre installation reste dans les normes pour un usage courant. Mais au-delà de 5 ohms, vous approchez de la limite autorisée par la norme NF C 15-100 : il devient alors nécessaire de faire appel à un électricien professionnel.

Si vos mesures dépassent 10 ohms, c'est le signe d'un grave problème : inspectez minutieusement tout le circuit de terre, du tableau jusqu'à la prise. Vérifiez chaque connexion, cherchez d'éventuels points de corrosion. Une tension résiduelle de plus de 5V entre terre et neutre confirme un défaut qu'il faut absolument corriger.

Valeurs de référence et normes de résistance de terre

En matière de sécurité électrique, les normes françaises et internationales définissent des valeurs de référence précises pour la résistance de terre. Ces seuils visent à protéger à la fois les personnes et les installations. En France, c'est la norme NF C 15-100 qui réglemente les installations électriques, tandis qu'aux États-Unis, c'est le NEC qui sert de guide. Connaître ces standards permet d'évaluer correctement l'efficacité d'un système de mise à la terre, qu'il s'agisse d'une habitation ou d'une installation industrielle.

Seuils de conformité selon la norme NF C 15-100

La norme NF C 15-100 impose des exigences différentes selon le type d'installation :

1. Pour une maison classique : la résistance de terre doit être inférieure à 30 ohms
2. Dans les locaux humides ou industriels : le seuil est plus strict avec moins de 10 ohms, afin de minimiser les risques de contact dangereux

Pour vérifier la tension neutre-terre (normalement 220 V), positionnez votre multimètre en mode voltmètre. Une valeur mesurée supérieure à 5 V doit alerter : elle indique généralement un défaut dans la liaison ou un conducteur de terre défectueux qu'il faut identifier rapidement.

Tension neutre-terre et diagnostic des anomalies électriques

Au niveau international, le NEC considère qu'une installation résidentielle est sécuritaire si sa résistance de terre ne dépasse pas 5 ohms. Entre 5 et 25 ohms, la situation est tolérée, mais nécessite une surveillance accrue, surtout pour les équipements sensibles. Pour nos appareils haut de gamme comme les osmoseurs, nous recommandons une résistance inférieure à 1 ohm. Cette valeur optimale protège efficacement contre les surtensions et les courants indésirables. Si votre première mesure sur une prise affiche 6 ohms, resserrez les connexions au tableau électrique; une seconde vérification devrait alors donner une valeur proche de l'idéal.

Exigences spécifiques pour appareils sensibles et installations critiques

Certains équipements comme les bornes de recharge électrique ou le matériel médical imposent des normes encore plus strictes, avec une résistance maximale de 5 ohms. Pour atteindre ce niveau de performance, on installe souvent des boucles de terre ou plusieurs piquets connectés en parallèle, ce qui réduit la tension de contact potentielle. Les contrôles doivent être réguliers :

1. Vérification annuelle obligatoire
2. Contrôle après tout travaux modifiant le sol

Les variations saisonnières (par exemple 3 ohms en hiver contre 12 ohms en été) peuvent être stabilisées en humidifiant le sol autour du piquet de terre avec des solutions conductrices, ou en ajoutant un piquet supplémentaire pour améliorer la mesure de terre.

Méthodes avancées et recours à un professionnel

Lorsque les vérifications basiques avec un multimètre ou un testeur de terre ne suffisent plus, certaines installations nécessitent une mesure de terre plus précise. Dans ces cas complexes - notamment pour des équipements sensibles - le telluromètre et les méthodes multi-points offrent la précision nécessaire pour identifier des problèmes subtils ou certifier la conformité des installations.

Utilisation du telluromètre pour une mesure professionnelle de la prise de terre

Le telluromètre (aussi appelé ohmmètre de terre) fonctionne en envoyant un courant alternatif entre plusieurs électrodes pour mesurer à la fois la résistivité du sol et la résistance de la prise de terre. Découvrez le fonctionnement technique du telluromètre pour tester la terre avec précision professionnelle. Cet instrument permet à l'électricien d'adapter parfaitement les électrodes en fonction du béton et des caractéristiques du terrain.

1. Méthode de chute de potentiel : implantez un piquet de référence à 2 mètres, injectez du courant, mesurez la tension obtenue, puis calculez R = V/I.
2. Méthode des 4-points : configuration plus élaborée qui compense les résistances de contact - idéale pour les sols difficiles.
3. Testeur à pince : pratique pour mesurer la résistance sans déconnecter le fil de terre ni utiliser de piquet supplémentaire.

Bien que la méthode des 4-points soit la plus précise pour les terrains complexes, elle demande plusieurs piquets et doit être réalisée par un électricien qualifié. Pour des équipements sensibles comme les osmoseurs, une vérification complète permet d'ajuster le nombre d'électrodes ou d'optimiser la borne de terre selon les particularités du sol.

Quand faire appel à un électricien certifié pour tester la terre

Si plusieurs tests indiquent l'absence de terre, le problème se trouve généralement au niveau du piquet principal ou du fil de terre connecté au tableau. Seule une mesure professionnelle au telluromètre pourra localiser précisément la défaillance et mesurer la qualité réelle du contact avec le sol.

1. Résistance trop élevée : au-delà de 30 ohms, il faut renforcer la prise de terre en ajoutant des piquets ou en traitant le sol.
2. Tension inhabituelle : une tension terre-neutre supérieure à 5 V révèle des fuites potentielles - une analyse par méthode 4-points s'impose pour assurer la sécurité électrique.
3. Mesures contradictoires : si votre testeur de prise indique "OK" mais que le multimètre affiche plus de 10 ohms, une intervention experte est nécessaire.

Tous les appareils professionnels - qu'il s'agisse d'un ohmmètre, d'un telluromètre ou d'un simple testeur - doivent être réétalonnés tous les deux ans. Un certificat d'étalonnage valide la fiabilité des mesures lors des contrôles et garantit qu'une résistance inférieure à 100 ohms protège efficacement vos appareils tout en assurant la sécurité électrique de l'installation.
